| 항목 / 형식 |
단 위 |

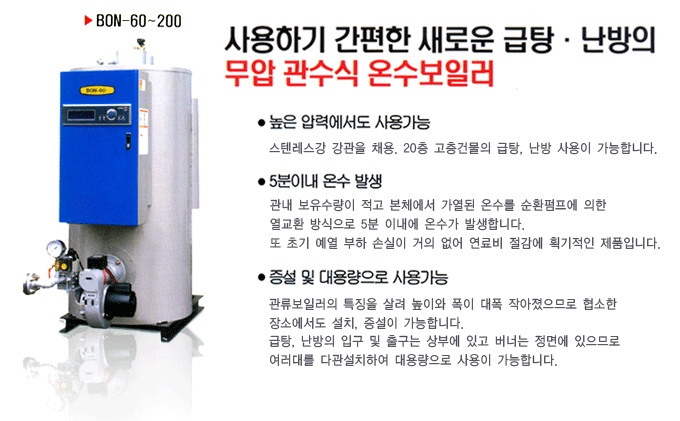

BON-60 |
BON-100 |
BON-150 |
BON-200 |
| 정격관체열출력 |
MW{kcal/h} |
0.07{60,000} |
0.12{100,000} |
0.17{150,000} |
0.23{200,000 |
| 전열면적 |
m2 |
3.4 |
4.7 |
5.7 |
6.1 |
| 제어방식 |
- |
On - Off |
| 전원 |
V |
220V × 1¢ |
| 총전기용량 |
kW |
0.38 |
0.50 |
0.65 |
1.20 |
| 송풍기모터용량 |
kW |
0.13 |
0.25 |
0.4 |
| 순환펌프모터용량 |
kW |
0.25 |
0.40 |
0.80 |
| 사용연료 |
ℓ |
보일러등유 및 가스 |
연
료
소
비
량 |
가
스 |
천연가스(13) |
Nm3/h |
6.7 |
11.2 |
16.8 |
22.4 |
| L . P . G |
Nm3/h |
3.0 |
5.0 |
7.4 |
9.9 |
| ( 프 로 판 ) |
kg/h |
6.0 |
10 |
15 |
20.1 |
| L . P . G |
Nm3/h |
2.3 |
3.9 |
5.9 |
7.8 |
| ( 부 탄
) |
kg/h |
6.1 |
10.2 |
15.2 |
20.3 |
| 보일러등유 |
kg/h |
6.5 |
10.8 |
16.2 |
21.6 |
접
속
구
경 |
보일러등유입구 |
A |
8 |
| 가스입구 |
A |
15 |
20 |
25 |
| 연도 |
¢mm |
165.2 |
216.3 |
외
형
크
기 |
가 로 ( W ) |
mm |
670 |
710 |
755 |
755 |
| 세 로 ( L ) |
mm |
1,660 |
1,760 |
1,915 |
2,055 |
| 높 로 ( H ) |
mm |
1,635 |
1,815 |
1,950 |
1,950 |
|
| |
1.종래의 단위 참고 값을 {}로 병행하여 표시하였음.
2.상기 사양표는 다음과 같이 기준하였음.
-연료의 저위 발열량
천연가스(13A) : 고위/저위발열량 46.05/41.45
MJ/Nm3 {11,000/9,900 kcal/Nm3}
프로판:101.74/93.7MJ/Nm3{24,300/22,380kcal/Nm3} 50.37/46.39MJ/Nm3{12,030/11,080kcal/kg}
부 탄:128.7/118.9MJ/Nm3{30,740/28,400kcal/Nm3} 49.53/45.76MJ/Nm3{11,830/10,930kcal/kg}
보일러등유:저위발열량 43.12MJ/Nm3{10,300kcal/kg}
-가스연소시 공급 압력은 1.96~2.45MPa (최소 0.98MPa) {200~250mmH2O
(최소 100mmH2O)} 로 공급할 것.
-급탕용 설계유량 : △t 40℃
-난방용 설계유량 : △t 10℃
-급탕용 및 난방용의 정격 출력은 각각 단독 사용할 때이며, 동시 사용의 경우에는 그 합계가 관체 열출력으로
됨.
-열교환기 입, 출구 배관이 보일러 상부로 시공되지 않도록 할 것.
-열교환기 입, 출구 연결 배관시 신축관이음쇄(expansion joint)를 설치할 것.
- 상기 사양표는 성능개발 등으로 예고없이 변경될 수 있습니다.
3.보일러 효율은 저위발열량 기준, 정격시의 값입니다.
4.부득이한 계측오차로서, 아래의 허용값을 포함하고 있습니다.
-보일러 효율계측오차 ±1%, 연소량(입열)의 계측오차 ±3.5%
5.제품의 성능 개발을 위하여 예고없이 약간의 변경을 할수도 있사오니 양해하여 주시기 바랍니다. |
|
|
|
